WBUDOWANA PRZEWAGA DRUKAREK TOSH

tosh


Jeśli przeznaczasz swój cenny czas aby przeczytać tę stronę, chciałbym Ci osobiście podziękować. Nazywam się Radosław Grabski i od niespełna dwóch dekad zawodowo zajmuję się technologią druku tamponowego. Jeśli oczekiwałeś, że znajdziesz na tej stronie kilka zdań, suchych danych i cyferek, przepraszam…

Poniżej znajduje się wiele technicznych szczegółów, opisów, faktów i myśli, które daję pod rozwagę. Istotą stworzenia tej strony jest moja pasja do technologii tampondruku i urządzeń TOSH, które podczas mojej kariery zawodowej: konfiguruje, dostarczam, serwisuje i technicznie wspieram użytkowników procesu tampondruku.

Ważnym aspektem mojej pracy jest ciągły rozwój, który traktuję jako niekończącą się przygodę. Dzięki szkoleniom w Europie i USA, wizytom w firmach produkcyjnych, w USA, Danii, Włoszech, Szwajcarii, Holandii, czy Niemczech, a także bogatej sieci kontaktów z różnymi specjalistami, mam szeroką wiedzę i doświadczenie, która pomaga mi w codziennym rozwiązywaniu problemów produkcyjnych. Także bezpośredni kontakt z użytkownikami oraz maszynami konkurencji daje mi szeroki ogląd na pełne zrozumienie procesu i dostarczanie najlepszych rozwiązań.

Natomiast kiedy, po raz pierwszy zobaczyłem tamponiarkę TOSH, wiedziałem że znalazłem coś wyjątkowego. Do tamtej pory sprzedawałem inne urządzenia do drukowania i różne typy urządzeń peryferyjnych, zarówno producentów europejskich jak i dalekowschodnich. Już wtedy odwiedzałem miesięcznie dziesiątki firm, napotykałem setki rozwiązań i tzw. własnych patentów, ale nigdy nie pracowałem z czymś, co wywarło na mnie tak pozytywne wrażenie

Po czasie, zdecydowałem że wartości i myśl technologiczną tej firmy chcę wdrażać na krajowym rynku. Branża druków trudnych i wymagających już wcześniej potwierdziła wysoką pozycję tego producenta. W taki sposób powołana do życia została firma HI-OPAQUE (czyt. haj opak - wysokie krycie), wyłączny przedstawiciel włoskiego producenta przemysłowych elektrycznych tamponiarek TOSH w Polsce.

Tamponiarki TOSH łączą szybkość, elastyczność i moc, w przeciwieństwie do innych urządzeń drukarskich jakie widziałem przedtem lub później. Każdy aspekt zaprojektowany jest z myślą o celu i funkcjonalności, podnosząc tym samym komfort pracy operatora, ale przede wszystkim wydajność i powtarzalność druku, przy znacznej redukcji kosztów, a także mniejszym doświadczeniu operatora.

W ciągu minionych lat pracowałem nad setkami aplikacji z klientami, których zakres umiejętności wahał się od ekspertów do nie znających tematu w ogóle. Przynajmniej setki razy odpowiadałem na pytanie : Dlaczego powinienem zainwestować w twoją maszynę? Faktem jest, że istnieją dziesiątki powodów by Twoja produkcja zaufała drukarkom tamponowym TOSH. Na tej stronie stworzyłem wyczerpującą listę cech, która konkurentów zostawia daleko w tyle, a inwestorom i operatorom, pozwala posiadać najlepsze i prawdziwie nowoczesne rozwiązania.

Kiedy będziesz miał okazje je porównać i przeanalizować, zrozumiesz iż nasz sprzęt jest czymś więcej niż sumą jego części. Został zaprojektowany od podstaw - bez kompromisów. To jest prawdziwą przewagą TOSH

TYLKO FAKTY

Każda drukarka TOSH jest zaprojektowana i skonstruowana jako blok modułowy. Każdy element dobierany jest indywidualnie, aby w różnych kombinacjach przygotować go do różnych zadań produkcyjnych. Nasze urządzenia są projektowane z myślą o profesjonalnym zastosowaniu w przemyśle, zapewniając długą, bezawaryjną i precyzyjną pracę.

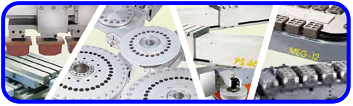

Dostarczane urządzenia mają jasną ścieżkę rozbudowy jeśli chodzi o ilość kolorów, zwiększenie wydajności produkcji, a także możliwość przezbrojenia ich do innego projektu.

Dzięki temu podejściu, nasze rozwiązania konstrukcyjne są eleganckie i elastyczne, spełniając nawet najbardziej wymagające potrzeby nowoczesnej produkcji.

KORZYŚCI MECHANICZNE

Konstruktorzy TOSH wyznają zasadę, że każdy aspekt produkowanych przez nich urządzeń musi spełnić swój ostateczny cel - drukowanie. Filozofia ta zaczyna się już od podstawy i całej obudowy drukarki.

Stawiając na solidność aluminiowej konstrukcji, korpusy naszych drukarek tamponowych odlewane są ze stopu aluminium, a następnie obrabiane mechanicznie w celu umieszczenia w nich niezbędnych komponentów takich jak przeniesienia napędu czy prowadnic głowic drukujących. Jednym z kluczowych benefitów takiego podejścia jest zachowanie wysokiej precyzji w druku przez długie lata. To właśnie sztywność obudowy determinuje jak drukarki tamponowe znoszą upływ czasu i miliony cykli, które wykonują podczas swojej codziennej pracy.

Odzyskaj precyzję w druku! I dowiedz się, jak elektryczne tamponiarki TOSH podnoszą standardy przemysłowe.

W drukarkach starszego typu, napędzanych sprężonym powietrzem - prędkość przesuwu, oraz wyhamowanie głowicy drukującej, z czasem generują coraz większe drgania i zniekształcenia w druku. Aby przeciwdziałać tym niepożądanym efektom ubocznym, operator drukarki zmuszony jest spowolnić ruch urządzenia. Wydłużając czas cyklu, zmniejsza się produktywność. Typowe drukarki tamponowe konstruowane są w oparciu o szkielet stalowy, a następnie przykrywane uformowanymi osłonami. Konstrukcje stalowe podatne są na drgania i wibracje.

W elektrycznych tamponiarkach TOSH natomiast, każdy gram materiału służy określonemu celowi. Odpowiednio masywne korpusy (odlewane) naszych drukarek, wraz z przekładnią mechaniczną eliminują wszystkie te problemy. Maszyny zachowują sztywność korpusu na dekady, co przekłada się na idealne pasowanie kolorów, a tym samym stabilność i powtarzalność procesu produkcyjnego.

W TOSH, dążymy do doskonałości w każdym detalu. Nasze drukarki nie tylko oferują najwyższą jakość druku, ale również trwałość i niezawodność na lata. To nie tylko technologia - to przemysłowa perfekcja, która przewyższa oczekiwania nawet najbardziej wymagających profesjonalistów.

NAPĘD ELEKTRYCZNY, EFEKTYWNOŚĆ ENERGETYCZNA BEZ SPRĘŻONEGO POWIETRZA

Wszystkie drukarki tamponowe TOSH są urządzeniami elektrycznymi, kontrolowanymi numerycznie. Nie potrzebują sprężonego powietrza do uruchomienia głowic drukujących ani akcesoriów transportowych. Koncentrując się na wykorzystaniu energii elektrycznej zamiast sprężonego powietrza, dostrzeżemy szereg istotnych wartości. Zaczynając od pojedynczej wtyczki…

Tampografy TOSH można uruchomić wszędzie tam, gdzie znajduje się gniazdo energii elektrycznej. Drukarka nie wymaga sprężonego powietrza, co sprawia że maszyna jest znacznie bardziej mobilna. Wraz ze zmianą potrzeb produkcyjnych, można przenieść urządzenie w dowolne miejsce. Ponadto konserwacja drukarek TOSH ograniczona jest do minimum. Zapominając o takich kwestiach jak zbiorniki ciśnieniowe, filtry wody, olej w przewodach pneumatycznych czy nieszczelności. Tampografy mogą być zainstalowane prawie wszędzie.

Drukarki TOSH są ciche. Sprężone powietrze używane w konwencjonalnych urządzeniach jest istotnym czynnikiem przyczyniającym się do ogólnego zanieczyszczenia hałasem hali produkcyjnej. Ciche napędy elektryczne utrzymują niski współczynnik dB, co istotnie wpływa na komfort pracy operatora. Przejście na napęd elektryczny nie tylko zapewnia płynną pracę maszyny, ale także przyczynia się do ochrony środowiska i redukcji emisji CO2. Dzięki temu nasze rozwiązania są zarówno efektywne energetycznie, jak i przyjazne dla środowiska.


Dzięki tym cechom tamponiarki TOSH stanowią innowacyjne rozwiązanie dla różnych gałęzi przemysłu, zapewniając nie tylko wydajność, ale także elastyczność i zrównoważony rozwój.

PROWADNICE LINIOWE - ZWIĘKSZONA PRECYZJA, ZMNIEJSZONA POTRZEBA KONSERWACJI

Aby w pełni wykorzystać solidną budowę naszych drukarek i z odpowiednią precyzją przenieść szybkość ruchu i siłę kompresji, maszyny TOSH wykorzystują łożyska i prowadnice liniowe wyłącznie wiodących przemysłowych dostawców. Każda maszyna z serii Flexible posiada podwojone prowadzenie liniowe w każdej osi. Prowadnice wykonane są z hartowanej szyny stalowej oraz siodła wraz ze wzmacnianymi łożyskami.

Rozwiązanie to osiąga znacznie większą precyzję w ruchu liniowym w porównaniu do tradycyjnych ślizgów lub wałków. Porównując ze starszymi technologiami, wykorzystanie prowadnic liniowych obniżyło współczynnik tarcia blisko pięćdziesięciokrotnie. Również z uwagi na sposób mocowania szyny, prowadnice linowe mogą być obciążane zarówno w kierunku pionowym jak i poziomym. To znacznie zwiększa precyzję ruchu, a także stabilność pod obciążeniem. W konsekwencji bezpośrednio przekłada się na wysoką dokładność pozycjonowania w druku wielokolorowym.


W tradycyjnych ślizgach nieodpowiedni smar powoduje zwiększenie tarcia pomiędzy powierzchniami styku, skutkując zmniejszeniem precyzji ruchu. W zestawieniu z łożyskowaną prowadnicą liniową, która charakteryzuje się zmniejszonym tarciem, zastosowane w drukarkach TOSH rozwiązanie wydłuża żywotność, zwiększając precyzję ruchu. Oznacza to, że typowa dokładność druku jest zazwyczaj wyższa niż +/- 0,01 mm dla koloru.

Dodatkowo, dzięki temu rozwiązaniu, dokładność ruchu nie maleje wraz z czasem użytkowania. Ogranicza to potrzebę serwisowania prowadnic liniowych, do rutynowego przesmarowania elementów łożyskowanych oraz czyszczenia szyny prowadzącej z nagromadzonego kurzu i zanieczyszczeń.

WYŻSZOŚĆ SILNIKÓW KROKOWYCH NAD INNYMI RODZAJAMI NAPĘDU - TECHNOLOGICZNY FUNDAMENT

Precyzyjnie programowalne silniki krokowe zapewniają pełną kontrolę nad szybkością i dociskiem w druku. Tamponiarki TOSH są spójne pod względem szybkości i siły. Po zaprogramowaniu urządzenia, cykl pozostaje zawsze taki sam, aż do momentu wprowadzenia zmian. Jest to kluczowy parametr wpływający na powtarzalność procesu druku i osiąganie najlepszych rezultatów.

Należy również wspomnieć, że silniki krokowe są znacznie trwalsze niż cylindry pneumatyczne. Nie posiadają elementów ciernych czy uszczelek. Eliminują problemy zanieczyszczonego powietrza. Są proste i niedrogie w eksploatacji. Ich działanie jest łatwe do zrozumienia: można je porównać do tarczy podzielonej na 100 kroków. Kontroler wysyła instrukcje do silnika, aby przemieścił się o określoną liczbę kroków w odpowiednim kierunku. Brak manualnej potrzeby regulacji analogowych zaworów sprawia, że cyfrowa kontrola nad wszystkimi parametrami w maszynach elektrycznych TOSH, znajduje się w zasięgu ręki operatora.

Technologicznym fundamentem procesu tampondruku jest wykorzystanie zmiany lepkości farby. To właśnie kontrola zapewniana przez precyzyjne sterowanie silnikiem krokowym, umożliwia skuteczny transfer farby z matrycy na tampon, a następnie z tamponu na drukowany przedmiot. Kluczowym aspektem tego procesu jest precyzyjnie określony czas pomiędzy poszczególnymi operacjami, nazywany oknem transferowym.

W porównani z urządzeniami konwencjonalnymi z napędem pneumatycznym, przy zmianie prędkości maszyny zmienia się czas cyklu i wartość docisku, co wynika ze zmiany czasu napełnienia cylindra pneumatycznego. Ponadto wahania ciśnienia w układzie sprężonego powietrza powstałe w wyniku użytkowania innych urządzeń, bezpośrednio i negatywnie wpływają na stabilność i powtarzalność druku. Tampografy elektryczne TOSH gwarantują płynną, ciągłą pracę, utrzymując ten sam czas cyklu i docisk w każdym ruchu.
Pełna kontrola nad procesem drukowania sprawia, że jest on powtarzalny, a to czyni maszynę idealną do drukowania nawet na delikatnych przedmiotach, gdzie fluktuacja nacisku mogłaby spowodować uszkodzenie samego obiektu. Dodatkowo maszyny kontrolowane numerycznie mogą też pracować w sposób, który zupełnie przeczy założeniom wielkoseryjnej produkcji. Np. w dłuższych interwałach z przerwami pomiędzy kolejnymi cyklami druku, gdzie zamiast człowieka, robotyczne ramię dostarcza przedmiot z wtryskarki, a czas pomiędzy drukiem pojedynczego przedmiotu jest wydłużony do kilku minut. Dzięki całkowicie powtarzalnemu cyklowi, nadruk zawsze będzie doskonały.

Programowalna kontrola nad ruchem głowicy drukującej sprawia, że maszyny TOSH są znacznie łatwiejsze w obsłudze, umożliwiając operatorom bez doświadczenia osiągnięcie bardzo dobrych rezultatów.

Porównanie silników krokowych i serwonapędów.

Często spotykam się z pytaniem inżynierów, dlaczego w maszynach TOSH stosowane są silniki krokowe zamiast serwonapędów?. Skoro jesteśmy liderami branży druku tamponowego, dlaczego nie korzystamy z tego, co uznaje się za najnowszą i najlepszą technologię? Choć akceptujemy fakt, że silniki serwo są świetną technologią do sterowania ruchem w niektórych zastosowaniach, uważamy, że nie są one najlepszym rozwiązaniem dla maszyn przeznaczonych do druku tamponowego z kilku powodów.

Silniki krokowe i serwo są bardzo podobne. Oba są silnikami elektrycznymi z wałami napędowymi, które obracają się z możliwością programowania prędkości obrotowej i generują określoną ilość momentu obrotowego. Główna różnica polega na tym, że silniki krokowe korzystają z otwartej pętli sterowania, podczas gdy silniki serwo z zamkniętej pętli. Na pierwszy rzut oka, fakt, że silniki serwo posiadają enkoder, który ciągle dostarcza informacji zwrotnej o jego położeniu, wydaje się zaletą. Jednak w przypadku druku tamponowego nie przynosi to żadnych korzyści.

Pętla sprzężenia zwrotnego silnika serwo służy do korygowania błędów pozycjonowania podczas ruchu. Na przykład, jeśli zaprogramujemy drukarce, skok pionowy o 50 mm w pozycji druku i napotka ona problem, kontroler serwo będzie kontynuował pchanie silnika, aż do wystąpienia jednej z trzech sytuacji. Po pierwsze, będzie próbował osiągnąć zadaną pozycję 50 mm, ponieważ przeszkoda mogła zostać usunięta. Po drugie, wystąpi przerwa czasowa, która spowoduje przyschnięcie farby na tamponie. Po trzecie, silnik przekroczy maksymalny zadany prąd, a kontroler poinformuje go o konieczności przejścia w tryb bezczynności lub przekieruje maszynę do pozycji domowej. W każdym z tych przypadków drukowanie nie zakończy się sukcesem. Teoretycznie, silnik mógłby kontynuować dociskanie tamponu, do momentu aż się spali. Choć z doświadczenia znam przypadki, że urządzenia tego typu klinują się i niezbędna jest skomplikowana interwencja mechaniczna.

W przypadku silnika krokowego, ten przemierza zaprogramowany dystans dostarczony przez kontroler. Jeśli silnik napotka przeszkodę, której nie może pokonać, na przykład zbyt mocno ściśnięty tampon poligraficzny na drukowanym elemencie, po prostu "poślizgnie się". A nasz kontroler informuje urządzenie o powrocie do pozycji domowej, a następnie kontynuuje pracę. Nie powoduje to uszkodzeń silnika, ani elektroniki. W rzeczywistym scenariuszu druku tamponowego, jedynym momentem w którym mógłby spowodować utratę kroków, jest zbyt duży nacisk tamponu na drukowany przedmiot lub matrycę. To właśnie w tych momentach chcemy, aby maszyna "poślizgnęła się", a nie próbowała kontynuować przekraczanie punktu nadmiernego ściskania. To działanie chroni, wszystkie elementy maszyny, takie jak silnik, elektronikę a także zainstalowane tampony.

Maszyny do tampondruku są przystosowane do generowania określonej siły, która wynika z maksymalnej wielkości obrazu i ilości kolorów, które chcemy drukować. Załóżmy, że obudowa, przekładnia, dźwignie, prowadnice i łożyska maszyny są zaprojektowane tak, aby działać w granicach komfortu przy sile 250 kilogramów. Jeśli przez pomyłkę operator umieścił tampon o dwukrotnie większej twardości niż zazwyczaj używany? Do ściśnięcia takiego tamponu na tę samą odległość potrzeba 400 kilogramów siły, zamiast 200 kilogramów. Czy byłoby rozsądne kontynuowanie pracy silnika i nadwyrężanie wszystkich części maszyny? Oczywiście, że nie! Każdy poprawnie napisany program dla serwonapędu zapobiegłby takiej sytuacji. Tu rodzi się fundamentalne pytanie! Jaka jest zatem korzyść z posiadania serwonapędu z enkoderem, gdy silnik krokowy zareaguje w dokładnie ten sam sposób?

Typową obiekcją jest to, że silniki krokowe mogą tracić kroki w procesie zliczania. Jednak w rzeczywistości, przy właściwie dobranym urządzeniu, jest mało prawdopodobne, że silnik straci kroki. W naszych systemach kontroler śledzi pozycję wyjściową i dokonuje korekcji, jeśli i kiedy są one konieczne. Robi to za pomocą dwóch wysokiej klasy czujników zbliżeniowych, a nie enkodera.

Kolejnym często podnoszonym punktem jest to, że serwonapędy mogą pracować z większymi prędkościami. Co jest prawdą i może być istotne w niektórych procesach, ale nie w druku tamponowym. TOSH od ponad 20 lat, produkuje największą a także najszybszą na świecie maszynę do druku tamponowego. W przypadku większości naszych urządzeń, w porównaniu do naszych konkurentów, stosunek osiąganych realnych prędkości druku, wynosi co najmniej 2:1 na korzyść maszyn z serii Logica Flexible. W wielu przypadkach jest nawet 4:1 przy maszynach serii Logica Hi-Speed. A prędkości naszych maszyn z serii Logica Velocina (ponad 36.000 cykli/h) zbliżają się do granicy procesu druku tamponowego, nie mówiąc już o praktycznym manipulowaniu częściami przez operatora, czy podajnik automatyczny. Doskonały moment obrotowy silnika krokowego przy "niskiej prędkości" (do 2500 cykli/h) sprawia, że jest on idealny do druku tamponowego. Prędkość w tym przypadku jest względna. A odpowiednio zadane pytanie brzmi, czy do wyścigu potrzebujemy Tesli, gdy rywalizujemy z wózkiem golfowym?

Łącząc wszystkie techniczne powody z faktem, że silniki krokowe są znacznie korzystniejsze cenowo, staje się jasne, dlaczego silniki krokoweoczywistym wyborem do druku tamponowego.

MECHANIZM KRZYWKOWY - KLUCZ DO SZYBKOŚCI I PRECYZJI W TAMPOGRAFII

Ruch tradycyjnych drukarek tamponowych napędzany jest dwoma lub trzema cylindrami pneumatycznymi. W najprostszej konstrukcji, jeden cylinder odpowiedzialny jest za przesuwanie tamponu i kałamarza z przodu do tyłu, podczas gdy drugi cylinder porusza tamponem w górę i w dół. Ten typ ruchu często określa się jako "U", jednakże faktycznie ma on charakter przebiegu prostokątnego bez zakrzywienia ruchu. Proces ten polega na ruchu cylindra w dół na matrycę, aż do pozycji zadanej, a następnie przesunięciu się do pozycji druku i ponownego ruchu w dół na drukowany przedmiot. W wyniku tego „zero-jedynkowego” ruchu, wraz ze wzrostem szybkości cyklu, maszyna generuje coraz większe wibracje, co negatywnie wpływa na jakość druku, prowadząc w czasie do zużycia elementów amortyzujących.

Efekt ten jest dobrze widoczny w wielu firmach, gdzie maszyny pneumatyczne ustawiane są na najniższe prędkości, aby umożliwić tamponom wytracenie wibracji przed pobraniem i oddaniem nadruku. W przeciwnym razie drgania z punktów zatrzymania przeniosą się na obraz i doprowadzą do rozmycia i zniekształceń drukowanych motywów. Można by przyjąć, że maszyny pracujące już w firmach mogą być po prostu wyeksploatowane, w istocie, jest takie prawdopodobieństwo. Jeśli będziesz miał możliwość, przyjrzyj się dokładnie filmom z prezentacji nowych maszyn konkurencyjnych producentów. Zobaczysz jak cała maszyna wraz z tamponem drży w krańcowych punktach zatrzymania, już przy szybkości 1200 cykli/h. Zapewniam, że nie jest to kwestia braku wypoziomowania… Dla  większości tampondrukarek TOSH  wspomniana prędkość druku to zaledwie 60% możliwości.

Wracając do sedna, ruch tampografów TOSH został zrewolucjonizowany w zupełnie inny sposób. Zamiast spowalniać proces, dostosowując go do ograniczeń słabego konceptu konstrukcyjnego, TOSH opracował autentyczny ruch "U". Silnik krokowy napędza przekładnię, która, w zależności od modelu urządzenia, może być realizowana przez pas, łańcuch lub wał kardana. Mechanizm krzywkowy wraz z dźwigniami umożliwia równoczesne przesuwanie tamponów i kałamarzy zarówno w osi pionowej, jak i poziomej, poprzez kontrolowane wyginanie ruchu w kształt litery „U”. Dzięki temu redukuje się wibracje do minimum oraz eliminuje krańcowe punkty zatrzymania, które są jedną z głównych przyczyn drgań. Co więcej, zastosowany koncept mechaniczny całkowicie wyklucza możliwość wewnętrznych kolizji, co czasami zdarza się w maszynach z napędem pneumatycznym. Sama drukarka porusza się płynnie i z większą łatwością. Dzięki temu, drukarka TOSH może pracować o 30-50% szybciej niż konkurencyjne urządzenia elektryczne z ruchem o przebiegu prostokątnym, proces wydaje się być bardziej spokojny i jednostajny dla użytkownika.

Opatentowane i wdrożone przez TOSH rozwiązania mechaniczne poprawiają jakość nadruku oraz całkowitą efektywność produkcji, zwiększając jednocześnie żywotność i niezawodność urządzenia.

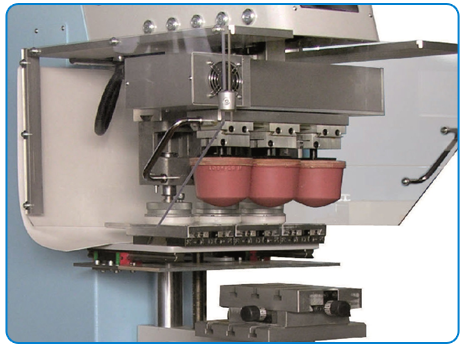

MAŁY SZCZEGÓŁ, WIELKA RÓŻNICA - ZWIĘKSZONE MOŻLIWOŚCI DEKOROWANIA W TAMPOGRAFACH TOSH

Przyjrzyj się uważnie broszurze drukarek TOSH i porównaj ją z naszymi konkurentami. Istnieje szczegół, który może początkowo wydawać się nieistotny. Nic bardziej mylnego. W konkurencyjnych urządzeniach, korpus zrównany jest z przednią częścią płyty drukarskiej. W przypadku drukarek tamponowych TOSH, podpory są zawieszone i otwarte pod matrycami. Jakie to ma znaczenie? Kolosalne! Dzięki takiemu rozwiązaniu zyskujemy nieocenione miejsce, które może zostać wykorzystane: na większy uchwyt drukowanego przedmiotu, dodatkowy manipulator, czy stół obrotowy. Najważniejsze jednak, że umożliwia to drukowanie na znacznie większych przedmiotach.

Jeżeli zależy nam na druku wzoru na środku sporego przedmiotu, w przypadku maszyn konkurencji potrzebujemy dużego urządzenia, aby tampon mógł dotrzeć do środka przedmiotu. Co gorsza, w wielu przypadkach okazuje się to niemożliwe. W drukarkach TOSH, nawet najmniejsze tampondrukarki są szeroko otwarte pod płytą drukarską, co daje możliwość dekorowania znacznie większych przedmiotów, zarówno na ich środku jak i skraju.

REKONFIGURACJA TAMPONIARKI W KILKA CHWIL - ZWIĘKSZENIE EFEKTYWNOŚCI PRODUKCYJNEJ

W urządzeniach wielokolorowych marki TOSH, dostępna jest pełna elastyczność konfiguracji tamponów i kałamarzy. Nasze drukarki nie ograniczają się jedynie do standardowych rozwiązań, jak na przykład drukarki czterokolorowe z kałamarzem o stałym rozmiarze fi 90 mm. Wielkość matrycy oraz rozmiar kałamarza można dostosować zgodnie z założeniami produkcyjnymi, także łączyć ze sobą różne kombinacje i wielkości kałamarzy, lub stosować je zamiennie.

Dzięki temu podejściu, zakończenie jednego projektu w Twojej firmie nie oznacza, że drukarka stanie się jedynie narzędziem do jednostkowego projektu. Możliwość elastycznej rekonfiguracji w ramach tego samego modelu tamponiarki stanowi nieocenioną zaletę, która dziś może być traktowana jako dodatkowy atut, a w przyszłości może okazać się kluczowym elementem, przyspieszającym zwrot z inwestycji.

Warto również wspomnieć, że zmiana wielkości lub kształtu kałamarzy z okrągłych na owalne może być przeprowadzona w zaledwie 15 minut, dzięki przemyślanemu konceptowi mechanicznemu. Dodatkowo, każda podstawa matrycy posiada osobną precyzyjną regulację w osi przód-tył, prawo-lewo oraz kąta, a montaż kałamarza farbowego, nie wymaga żadnych narzędzi od operatora. To wszystko sprawia, że maszyny nadają się zarówno do małych jak i dużych wolumenów produkcyjnych.



WŁASNE STEROWNIKI I OPROGRAMOWANIE – NIE WYBÓR, LECZ KONIECZNOŚĆ

Jeśli uznamy, że silnik krokowy stanowi serce tamponiarki TOSH, to sterownik bez wątpienia pełni rolę mózgu. W naszych urządzeniach wykorzystujemy własne sterowniki i oprogramowanie do uruchamiania wszystkich głowic drukujących oraz akcesoriów transportowych. To nie tylko wybór, lecz konieczność. TOSH od zawsze wyznaczał inną filozofię w budowie maszyn w porównaniu do konkurencji.

Gotowe programowalne kontrolery logiczne okazały się zbyt kosztowne, niewygodne i zbyt wolne dla naszego modułowego podejścia projektowego. Konstruujemy nasze kontrolery od podstaw, specjalnie z myślą o procesie tampondruku. Czterdzieści lat ciągłego rozwoju, testowania i doskonalenia zaowocowało stworzeniem najbardziej zaawansowanego pakietu sterowania w świecie druku tamponowego, zapewniającego trwałą i stabilną ścieżkę rozbudowy dla każdej drukarki.

OPTYMALIZACJA KOSZTÓW - JAK WYBÓR NAPĘDU ELEKTRYCZNEGO, ZMNIEJSZA KOSZTY OPERACYJNE

Wybór napędu elektrycznego w druku tamponowym to prosta formuła, dla ochrony środowiska i zwiększenia efektywności ekonomicznej. Przemysł poligraficzny, podobnie jak wiele innych sektorów produkcyjnych, często opiera się na sprężonym powietrzu jako źródle zasilania. Jednakże, jest to jedno z sekretnych - najbardziej marnotrawnych i nieefektywnych źródeł energii. Generowanie, użycie i przechowywanie sprężonego powietrza wiąże się z dużymi stratami energii na każdym etapie procesu.

Już na początku, sprężone powietrze wymaga konwersji energii elektrycznej na inną formę energii. Następnie, podczas przesyłania przez przewody i złącza, część powietrza traci się z powodu wycieków, które praktycznie są nie do uniknięcia. W rezultacie zużyta energia elektryczna generuje wcześniej niskoefektywne źródło zasilania. Badania pokazują, że całkowite straty energii elektrycznej w procesie przetwarzania jej na sprężone powietrze mogą wynosić od 20% do nawet ponad 50%. Przejście na napęd elektryczny eliminuje tę marnotrawność, pozwalając na bezpośrednie wykorzystanie energii elektrycznej do napędu maszyn TOSH. Oszczędność energii i redukcja strat przekładają się na zwiększoną efektywność, a także na korzyści finansowe dla przedsiębiorstwa.

Wdrażając elektryczny napęd, możemy nie tylko zmniejszyć ślad węglowy, ale także zwiększyć efektywność operacyjną i oszczędności kosztowe. To prosta, wysoce korzystna zmiana dla środowiska i budżetu firmy, zwłaszcza w obliczu obecnych perturbacji polityczno-ekonomicznych i rosnących kosztów energii elektrycznej.


PLANOWANIE Z PRZEWIDYWANIEM - JAK ELASTYCZNOŚĆ TAMPONIARKI,  WPŁYWA NA RENTOWNOŚĆ PRZEDSIĘBIORSTWA.

Jednym z kluczowych elementów, które wyróżniają producenta tamponiarek TOSH, jest dbałość o elastyczność rozbudowy każdego urządzenia zgodnie z jego typologią. W dynamicznym środowisku nowoczesnych zakładów produkcyjnych, wymagania ciągle ewoluują. Dziś zakup kompaktowego urządzenia z dwukolorowym modułem przesuwu liniowego może być idealnym rozwiązaniem produkcyjnym. Jednak za kilka miesięcy, gdy plan produkcyjny będzie zakładał trzykrotny wolumen, możliwość rozbudowy o 12-pozycyjny stół obrotowy zwiększający produktywność, może okazać się niezbędna.

Zamiast szukać zewnętrznej firmy, która dobuduje automatyzację, TOSH przewiduje takie potrzeby i ma gotowy plan rozbudowy. Dzięki temu, że produkuje własne akcesoria transportowe, dodanie stołu obrotowego i przeprogramowanie sterownika zajmuje jedynie kilka godzin. Każde urządzenie drukujące może być elastycznie rekonfigurowane, dostosowując je do zmieniających się potrzeb produkcyjnych, co zwiększa zdolność przedsiębiorstwa do utrzymania konkurencyjności i efektywności w dynamicznym otoczeniu biznesowym.

PRZYSZŁOŚĆ DRUKU TAMPONOWEGO - WYŻSZA WYDAJNOŚĆ, OSZCZĘDNOŚĆ ENERGII, POWTARZALNOŚĆ!

Spójrzmy prawdzie w oczy, rzeczywistość przedsiębiorstw na całym świecie wskazuje na nieustanne poszukiwanie sposobów obniżenia kosztów produkcji. W procesie własnych analiz, uwzględniają wskaźniki wydajności oraz koszty własne, takie jak energia, surowce, pracownicy czy marketing. Druk i oznakowanie produktów są nieodłącznie związane z zapewnieniem jakości, dlatego wybór efektywnych rozwiązań w druku przemysłowym może znacząco wpłynąć na osiągane wyniki. Rozważając wprowadzenie drukarki tamponowej, warto zastanowić się nad jej napędem. Drukarki elektryczne TOSH, w porównaniu z ich odpowiednikami z napędem pneumatycznym, mogą przynieść znaczne oszczędności, zwłaszcza jeśli przedsiębiorstwo planuje ich długoterminową eksploatację.

Już nasza najmniejsza jednokolorowa tamponiarka, TOSH Logica Mi Micro, redefiniuje efektywność kosztową w produkcji. Dzięki niej możesz zaoszczędzić ponad 2200 PLN/netto w kosztach operacyjnych rocznie, (przy pracy na jedną zmianę 8-godzinną), w porównaniu do tradycyjnych maszyn jednokolorowych, zasilanych pneumatycznie. Ta znacząca oszczędność wynika wyłącznie z eliminacji marnotrawstwa energii elektrycznej. Warto podkreślić, że nasza tamponiarka nie tylko obniża koszty operacyjne, ale również całkowicie eliminuje potrzebę wykorzystania i późniejszej konserwacji sprężarki. Ponadto, w miarę zwiększania się rozmiarów maszyny, korzyści finansowe rosną proporcjonalnie do liczby kolorów, generowanej siły oraz ilości cykli na godzinę.

Zapewniamy nie tylko rewolucyjne rozwiązania technologiczne, ale również pełen zakres usług, włączając w to audyty energetyczne, które pomogą Ci zoptymalizować procesy produkcyjne i jeszcze bardziej zwiększyć efektywność Twojej firmy. Odkryj możliwości, jakie oferują elektryczne maszyny TOSH Logica i dołącz do grona liderów w branży.

Elektryczne tamponiarki TOSH są w stanie z miejsca, zaoszczędzić tysiące złotych wydane bezpowrotnie na te z napędem pneumatyczny.

W obliczu coraz większej świadomości dotyczącej nieefektywności napędu pneumatycznego, marginalizacja tego rodzaju rozwiązań w branży druku tamponowego wydaje się być tylko kwestią czasu. To już dawno nie są akademickie rozważania, to fakt z którego każdy inwestor powinien sobie zdawać sprawę. Oszczędność energii, łatwość obsługi, powtarzalność i rzeczywista wydajność stanowią kluczowe czynniki podnoszące marżę netto na każdym zadrukowanym przedmiocie.

PEŁNA REGULACJA CYKLU DRUKU, CZYLI KONTROLA PROCESU NA NAJWYŻSZYM POZIOMIE

Każda maszyna TOSH pozwala na pełną kontrolę cyklu druku za pomocą klawiatury membranowej lub ekranu dotykowego. W każdym urządzeniu dostępne są następujące opcje:

TRYB KROKOWY - UCZENIE DRUKARKI

Podczas konfiguracji  drukarki do pracy z nowym przedmiotem i rodzajem nadruku, oprogramowanie TOSH oferuje elastyczność w prowadzeniu maszyny przez cały cykl druku. Unikalną funkcją trybu krokowego, można stopniowo dostosować maszynę do właściwej pozycji, a następnie po prostu nacisnąć "enter", aby "maszyna nauczyła się" nowego parametru docisku. Tryb szkolenia umożliwia szybkie skonfigurowanie nowego programu drukowania, który może być zapisany w pamięci urządzenia. Wszystkie ruchy maszyny mogą być wykonywane niezależnie, gdy maszyna jest ustawiona w trybie krokowym. Możliwe jest izolowanie ruchu kałamarzy farbowych, oraz nacisku tamponu na przedmiot a nawet przemieszczenie indeksera (elementu odpowiedzialnego za druk wielokolorowy), co pozwala precyzyjnie monitorować, jakie działanie wykona maszyna w pełnym cyklu druku, a także dostrzec zawczasu ewentualną kolizję np. ze zbyt wysoko ustawionym uchwytem przedmiotu.  A teraz zadajmy sobie pytanie, ile minut zajmuje operatorowi ustawienie docisku tamponów do matrycy i przedmiotu ? Otóż niezależnie ile trwa to w urządzeniach konkurencji w tamponiarkach elektrycznych TOSH, zrobisz to 2 lub 3 razy szybciej z sprawą trybu krokowego.

NIEZALEŻNA REGULACJA SKOKU NA MATRYCE I DRUKOWANY DETAL (DOKŁADNOŚĆ 1 mm)

Czy masz już dość analogowego sterowania zaworami do regulacji nacisku czy szybkości w swojej pneumatycznej tamponiarce? A może Twoje urządzenie w ogóle nie posiada regulacji? Być może drukujesz na delikatnych materiałach, takich jak szkło, porcelana czy bombki choinkowe. Czy zdarzyło Ci się, że nagle podwyższone ciśnienie w układzie spowodowało nadmierny nacisk, uszkadzając Twój przedmiot? A teraz drastyczniej, czy musiałeś już ztrząsać kawałki szkła ze swojego ubrania, po tym jak tampon zmiażdżył Twój szklany przedmiot? A może znasz już to uczucie kiedy nagle nadruk zaczął wychodzić gorzej, z niewiadomych przyczyn maszyna zaczęła dziwnie zwalniać?

To właśnie ktoś uruchomił kolejną maszynę zasilaną pneumatycznie, a ciśnienie w układzie chwilowo spadło lub wzrosło. W urządzeniach TOSH, jeśli potrzebujesz zwiększyć lub zmniejszyć skok tamponu o 1 mm, po prostu naciskasz przycisk, a silnik krokowy wraz ze sterownikiem zapewniają, że parametr pozostaje stały i nigdy się nie zmieni. Koniec z relatywnymi wartościami na wyświetlaczu drukarki, które nic nie znaczą w obliczu wahań ciśnienia w układzie. W TOSH wszystkie wartości są wyrażone w milimetrach, co zapewnia precyzję, dokładnie wtedy, kiedy jej potrzebujesz.

NIEZALEŻNA REGULACJA PREDKOSCI W KAŻDEJ OSI RUCHU (iSpeedCONTROL)

Istnieje 6 ruchów w każdym cyklu druku tamponowego, aby od pobrania farby przez tampon przetransferować ją na drukowany przedmiot. Nakładanie farby na matrycę, zgarnianie nadmiaru farby z matrycy, pobranie przez tampon wzoru z matrycy, powrót tamponu nad matrycę, oddanie wzoru przez tampon na przedmiocie, powrót tamponu nad drukowany przedmiot. Jeśli miałeś do czynienia z drukiem tamponowym wiesz jak ważne dla jakości druku są prędkości tych przesuwów.

Dzięki odseparowanej regulacji każdej z tych prędkości, jesteśmy w stanie perfekcyjnie dopasować się czasem transferu do nawet najtrudniej drukowalnych farb, np.: silikonowych lub przewodzących elektryczność. Drukarki TOSH oferują dostęp do opcji, która pozwala m.in. na utrzymanie pełnej prędkości w przeważającej części cyklu, jednocześnie zwalniając jedynie powrót tamponu z nad obiektu, co spowoduje, że lekkie przedmioty nie będą podrywane przez tampon drukarski . To właśnie niezależna regulacja prędkości, jest odpowiedzią na codzienne wyzwania jakie napotykają operatorzy. Zastanawiające, dlaczego wielu producentów ignoruje te opcje lub umieszcza je w miejscu trudno dostępnym dla operatora? TOSH umieszcza je w zasięgu ręki.

NIEZALEŻNE OPÓŹNIENIA NA KAŻDEJ OSI RUCHU (INK MASTER)

Po co spowalniać cały cykl druku, kiedy wszystko czego potrzebujemy to, opóźnienie wartości 0,1 sekundy, aby umożliwić farbie zmianę lepkości i odłączenie się od tamponu? Co zrobić, jeśli potrzebujesz zatrzymać się na przedmiocie przez 0,25 sekundy, aby umożliwić tamponom dostosowanie się do trudnej struktury materiału. Wraz z urządzeniami TOSH masz możliwość zaprogramowania opóźnień w druku: przed pobraniem, przed drukiem, jak i na drukowanym przedmiocie. Kiedy już zaczniesz korzystać z tych możliwości w celu dostrojenia swojego procesu, już nigdy nie będziesz chciał używać maszyny bez wspomnianych opcji! (A mamy ją jako jedyni w branży!)

Co zrobić gdy warunki na hali produkcyjnej uległy zmianie, a warstwa farby na tamponie potrzebuje „trochę czasu” na podsuszenie. W takim przypadku nie ma potrzeby spowalniania całego cyklu druku lub uruchamiania zewnętrznego nadmuchu i obniżania produktywności. Wszystko, czego potrzebujemy, to krótkie opóźnienie, na przykład wartość 0,4 sekundy, aby umożliwić farbie zmianę lepkości i odklejenie się od tamponu. Dzięki tej precyzyjnej regulacji możemy zachować płynność procesu drukowania, jednocześnie zapewniając doskonałą jakość i precyzję. To właśnie elastyczność naszych urządzeń TOSH pozwala dostosować się do zmieniających się warunków produkcyjnych, bez konieczności kompromisów w wydajności i efektywności.

A co w przypadku kiedy mamy do druku materiał z tworzywa sztucznego o wyraźnie wyczuwalnej strukturze? Stajemy przed małym koszmarem drukarza: farba po nadruku może przypominać skórkę pomarańczy. Aby zapewnić perfekcyjny transfer i wyeliminować problem, konieczne jest zatrzymanie tamponu na przedmiocie przez 0,25 sekundy,(maksymalnie 2,55 sekundy) umożliwiając tamponom dostosowanie się do trudnej struktury materiału. Dzięki temu krótkiemu opóźnieniu, uzyskujemy lepszy transfer farby do powierzchni, co prowadzi do bardziej równomiernego i wyraźnego nadruku. To właśnie elastyczność i precyzja naszych tampondrukarek pozwalają rozwiązać nawet najtrudniejsze wyzwania produkcyjne, zapewniając doskonałą jakość i ułatwiając codzienną pracę. Gdy raz zaczniesz korzystać z tych możliwości, aby dopasować swój proces do indywidualnych potrzeb, nie wyobrażasz sobie już pracy bez tych opcji!

To właśnie te funkcje stanowią nasz unikalny wkład w branżę druku tamponowego, zapewniając doskonałą kontrolę i precyzję w każdym cyklu druku.

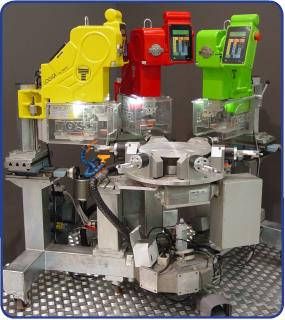

REALIZACJA DRUKU WIELOKOLOROWEGO, SHUTTLE LUB INDEKSER, STÓŁ OBROTOWY

Niezaprzeczalną zaletą tampografii, jest możliwość druku tzw. mokre na mokre. Ten rodzaj procesu umożliwia dekorowanie przedmiotów barwami graficznymi CMYK (Cyan, Magenta, Yellow, Kontrast.) dla uzyskania pełnej palety barw. W maszynach TOSH druk wielokolorowy jest realizowany za pomocą modułów przesuwu tamponów, lub przesuwu przedmiotu. W celu zwiększenia produktywności możliwe jest wykorzystanie wielopozycyjnego stołu obrotowego i zestawu kałamarzy radialnych, które upraszczają maksymalnie proces spasowania druku wielokolorowego.

W przypadku modułu przesuwu tamponów (zwanego. SHUTTLE), drukowany przedmiot pozostaje nieruchomy w gnieździe bazowym, a tampony przesuwają się nad nim, umożliwiając druk wielokolorowy z zalecaną liczbą 2 lub 3 kolorów. To rozwiązanie pozwala operatorowi dodatkowo stabilizować drukowany przedmiot ręcznie. Funkcje tego modułu są programowane z poziomu panela operatorskiego, z dokładnością do 0.01 mm, i umożliwiają również jednokolorowy druk na okrągło w specjalnie do tego zaprojektowanym uchwycie.

Z kolei moduł przesuwu przedmiotu(tzw. INDEXER) umożliwia druk wielokolorowy, gdzie drukowany przedmiot porusza się w gnieździe bazowym pod cyklicznie dociskającymi tamponami, co pozwala na drukowanie 4,5,8 lub więcej kolorów. Podobnie jak w przypadku modułu przesuwu tamponów, funkcje tego modułu są programowane z poziomu panela operatorskiego, z dokładnością do 0.01 mm.  Tak samo jak w przypadku głowic drukujących, tak i tu nie mam mowy o przypadkowych rozwiązaniach, do sterowania przesuwem używane są szybkie silniki krokowe, a za utrzymanie precyzji i powtarzalności odpowiadają hartowane prowadnice liniowe.

7 JĘZYKÓW

Urządzenia TOSH to nie tylko drukarki, ale także wysoce mobilne rozwiązania. Choć większość opcji kontrolowana jest za pomocą prostych i zrozumiałych piktogramów, tamponiarki TOSH gotowe są do pracy w różnych krajach. Standardowo wyposażone są w siedem opcji językowych. Polski, angielski, włoski, niemiecki, francuski, czeski i hiszpański.

To oznacza, że niezależnie od lokalizacji zakładu produkcyjnego, panel sterowania może być łatwo dostosowany do preferowanego języka w dowolnym momencie. Ta elastyczność tłumaczenia umożliwia obsługę maszyn bez barier językowych, co przekłada się na wygodę i efektywność użytkowania. W dobie zmieniającego się krajobrazu politycznego urządzenia mogą posiadać również język ukraiński.

PAMIĘĆ PROGRAMÓW DRUKU

Dzięki możliwości przechowywania programów w pamięci urządzenia, użytkownicy maszyn TOSH mogą natychmiastowo przywołać je w razie potrzeby, oszczędzając czas i wysiłek. Wszystkie ustawienia i parametry, takie jak przesunięcia modułów wielokolorowych, skok tamponów, prędkości, czy opóźnienia czasowe są zachowywane, co eliminuje konieczność ponownego ich konfigurowania przy powracających pracach produkcyjnych.

Dodatkowo, pamięć drukarek Loica 06,07,08 jest elastyczna i łatwo modyfikowalna za pomocą komputera PC, co umożliwia dostosowanie jej do zmieniających się potrzeb produkcyjnych. Ta funkcjonalność zapewnia użytkownikom pełną kontrolę nad swoimi procesami drukowania oraz efektywne zarządzanie ich zasobami.

PROSTA AUTOMATYZACJA

Dzięki prostemu procesowi automatyzacji, inżynierowie mogą maksymalnie wykorzystać potencjał drukarek TOSH. Każda z tych maszyn jest wyposażona w zestaw wyjść sygnałowych, co umożliwia łatwe połączenie z zewnętrznym sterownikiem PLC. Oprogramowanie zapewnia szeroki zakres opcji automatyzacji, pozwalając użytkownikom skonfigurować urządzenie zgodnie z potrzebami nowoczesnej produkcji. Bez względu na to, czy decydują się na wykorzystanie robotycznego ramienia czy integrację z istniejącym ciągiem technologicznym, wszystkie niezbędne wejścia i wyjścia są już dostępne i gotowe do użycia. To wszystko przekłada się na fakt iż urządzenia TOSH mogą rosnąć wraz z Twoim przedsiębiorstwem.

STATYSTYKI

Dzięki wbudowanym funkcjom licznika, operatorzy maszyn TOSH mają łatwy wgląd w ilość zadrukowanych przemiotów. Licznik cykli, analogiczny do tego w samochodach osobowych, precyzyjnie zlicza każdy cykl urządzenia, umożliwiając śledzenie jego ogólnej wydajności. Dodatkowo, dostępny jest licznik partii, który odlicza w dół zaplanowaną do wydrukowania ilość obiektów, co ułatwia monitorowanie każdego zadania produkcyjnego. Za sprawą wydajności pracy wyrażonej w liczbie cykli na godzinę, menadżerowie drukarni mogą szybko i łatwo ocenić wydajność produkcji w ciągu jednej zmiany, a także lepiej planować czas kolejnych działań. To wszystko przekłada się na lepszą kontrolę nad procesem produkcyjnym oraz optymalne wykorzystanie zasobów.

PODSUMOWANIE

Od prawie dwóch dekad zawodowo zajmuje się tampografią, przez lata tysiące firm, których produkcja zaufała maszyną TOSH na całym świecie, przekonało się, że nie wszystkie drukarki tamponowe są takie same. Nasze urządzenia rewolucjonizują procesy produkcyjne, sprawiając, że niemożliwe prace stają się możliwe, a marginalne stają się standardem. TOSH to nie tylko zbiór części, to pasja inżynierii zawarta w tworzeniu niezawodnych maszyn, które przynoszą firmą realne zyski.

Głęboko wierzę, że przy wyborze tampondrukarki, koszt jednostkowy urządzenia nie powinien stanowić głównego czynnika decydującego o zakupie. Ważniejszy jest całkowity koszt wykonania nadruku. Dla europejskich producentów, efektywność, szybkość i precyzja to klucz do przetrwania na rynku. Nasze rozwiązania pozwalają na osiągnięcie tych celów.
Wiedząc, że europejskie firmy muszą zapewnić wyższe wynagrodzenia dla swoich pracowników, niż ich dalekowschodnie odpowiedniki, nasza propozycja stawia na, wyrównanie szans poprzez dostarczenie najlepszych narzędzi do pracy. Nasze urządzenia wyróżniają się najwyższą precyzją druku, minimalizują czas przygotowania i przezbrojenia, oraz redukują zużycie energii, co przekłada się na zwiększenie marży netto i podwyższenie rentowności procesu produkcyjnego.

Czyż to nie o prawdziwą wydajność w tym wszystkim chodzi?

Wydajność i rentowność to kluczowe wskaźniki każdego przedsiębiorstwa.
Skorzystaj z drukarek TOSH, by podnieść swój biznes na wyższy poziom!

CEO/CTO
Radosław Grabski
